烧录：读取校验CRC

当 HT32 已经烧录完成后，如需要确认 HT32 烧录内容和烧录档 x.hex/x.bin 是否一致，可读出已经烧录的 HT32 MCU 内CRC进行对比确认。

HT32 读取CRC方法

HT32 未锁IC

软件 HOPE3200 读取 CRC (搭配 e-Writer32)

软件 HT32 Flash Programmer 读取 CRC (搭配 USB转串口板/USB端口)

HT32 已锁IC

软件 HT32 Flash Programmer 读取 CRC (搭配 USB转串口板/USB端口)

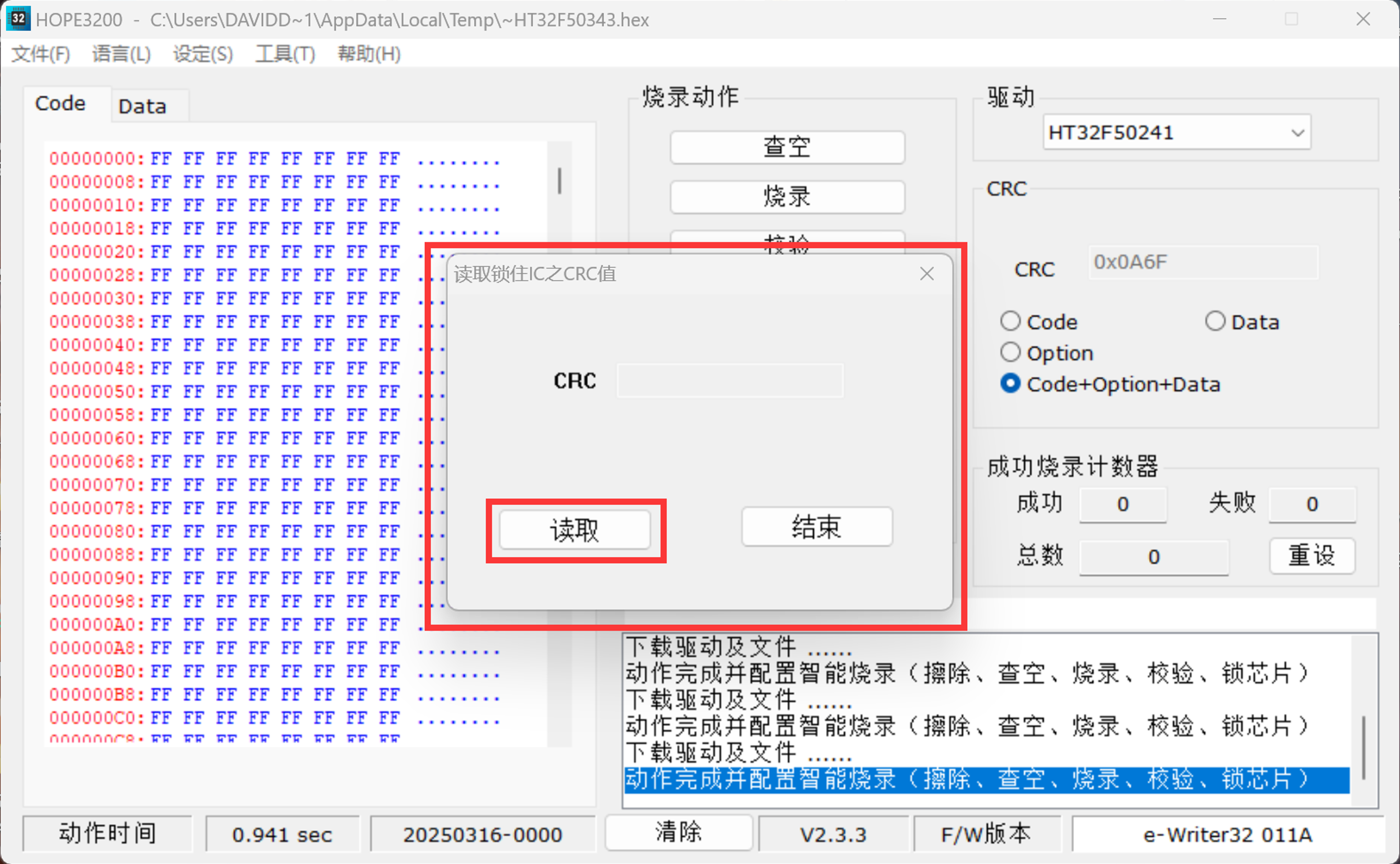

HOPE3200 读取 CRC

工具准备：电脑端打开软件 HOPE3200 , e-Writer32 连接 HT32 MCU ;

e-writer32 — e-writer32

警告

e-Writer32 使用ICP在板烧录，一定要搭配 ESKT32ICPB 座子，否则无法烧录，可参考 ESKT32ICPB 使用手册

ESKT32ICPB — ESKT32ICPB

HOPE3200 软件下载

e-Writer32 ， 文件 -> 打开文件并下载 打开对应的烧录档 x.hex/x.bin 后，选择对应的HT32型号进行读取操作。

HOPE3200 打开烧录档 — HOPE3200 打开烧录档

小技巧

打开烧录档时， e-Writer32 显示 CRC 值，即为打开烧录档的 CRC 值

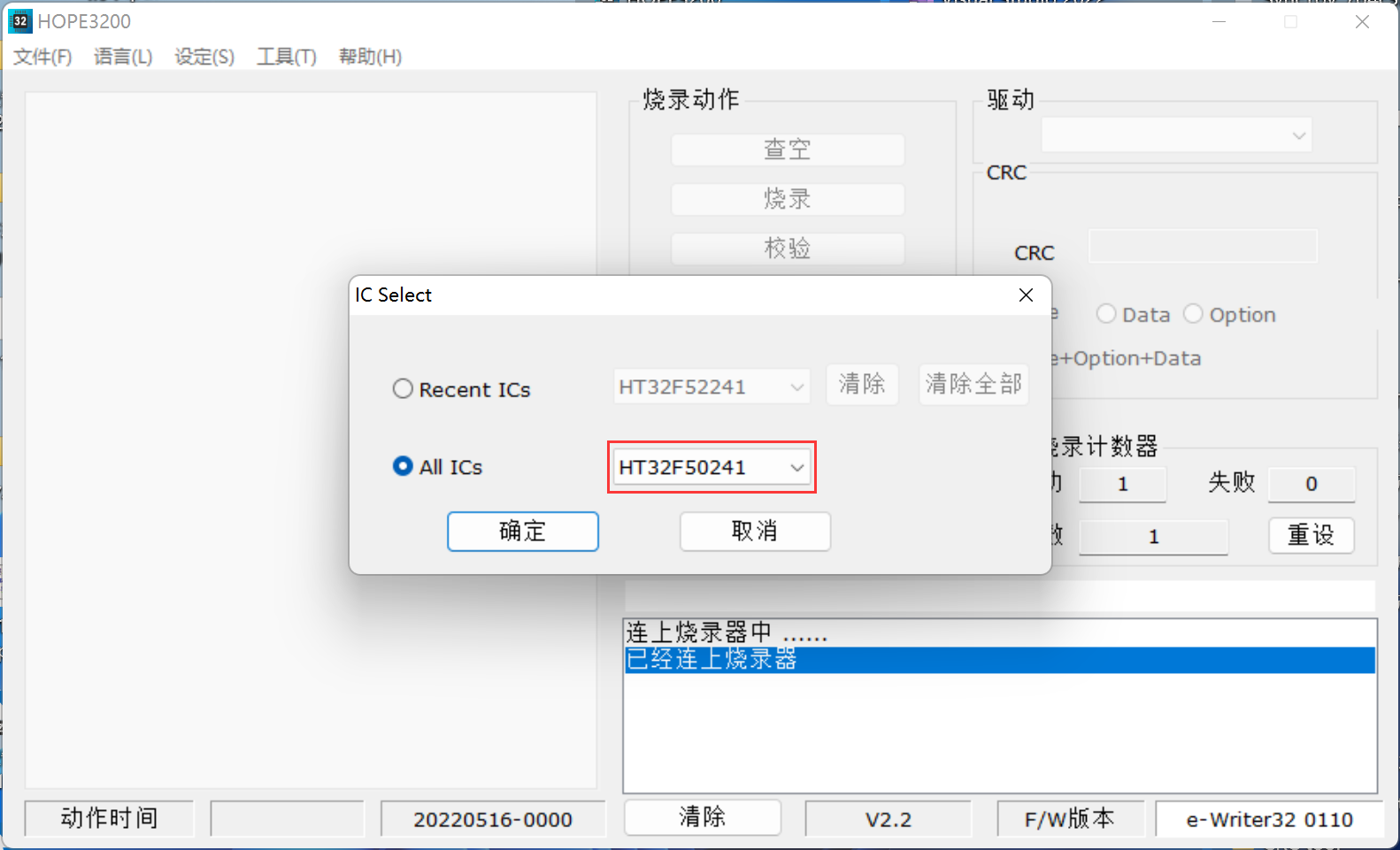

如无对应烧录档，可从 文件 -> 选芯片开始操作 选择对应的HT32型号进行读取操作。

e-Writer32 连接 HT32 MCU 后，使用 HOPE3200 功能读取。

HOPE3200 读取 — HOPE3200 读取

小技巧

如有打开对应的烧录档 x.hex/x.bin，可直接使用校验功能，进行校验，如校验成功说明当前HT32烧录内容和烧录档案一致。
弹出窗口提示 您要保存上载上来的资料吗？ 可选择 否 。

HOPE3200 将 HT32 数据读取后，在窗口中可读取到当前HT32内烧录内容的 CRC 值。

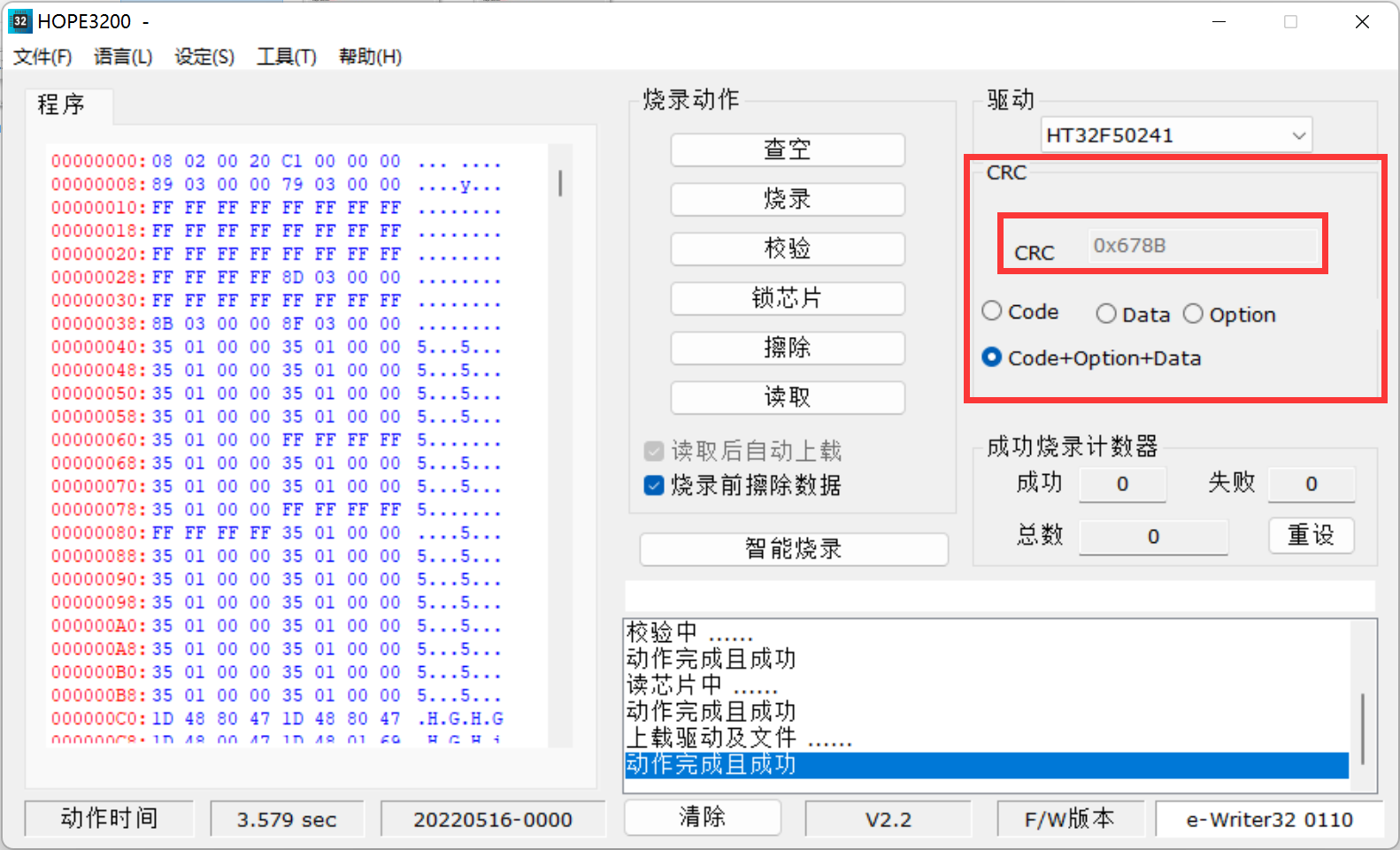

HOPE3200 CRC — HOPE3200 CRC

HOPE3200 计算 CRC 值可选择不同的区域，如要对比原烧录档 x.hex/x.bin 是否一致。
- CRC 计算区域
  - Code
  - Option
  - Data
  - Code + Option + Data

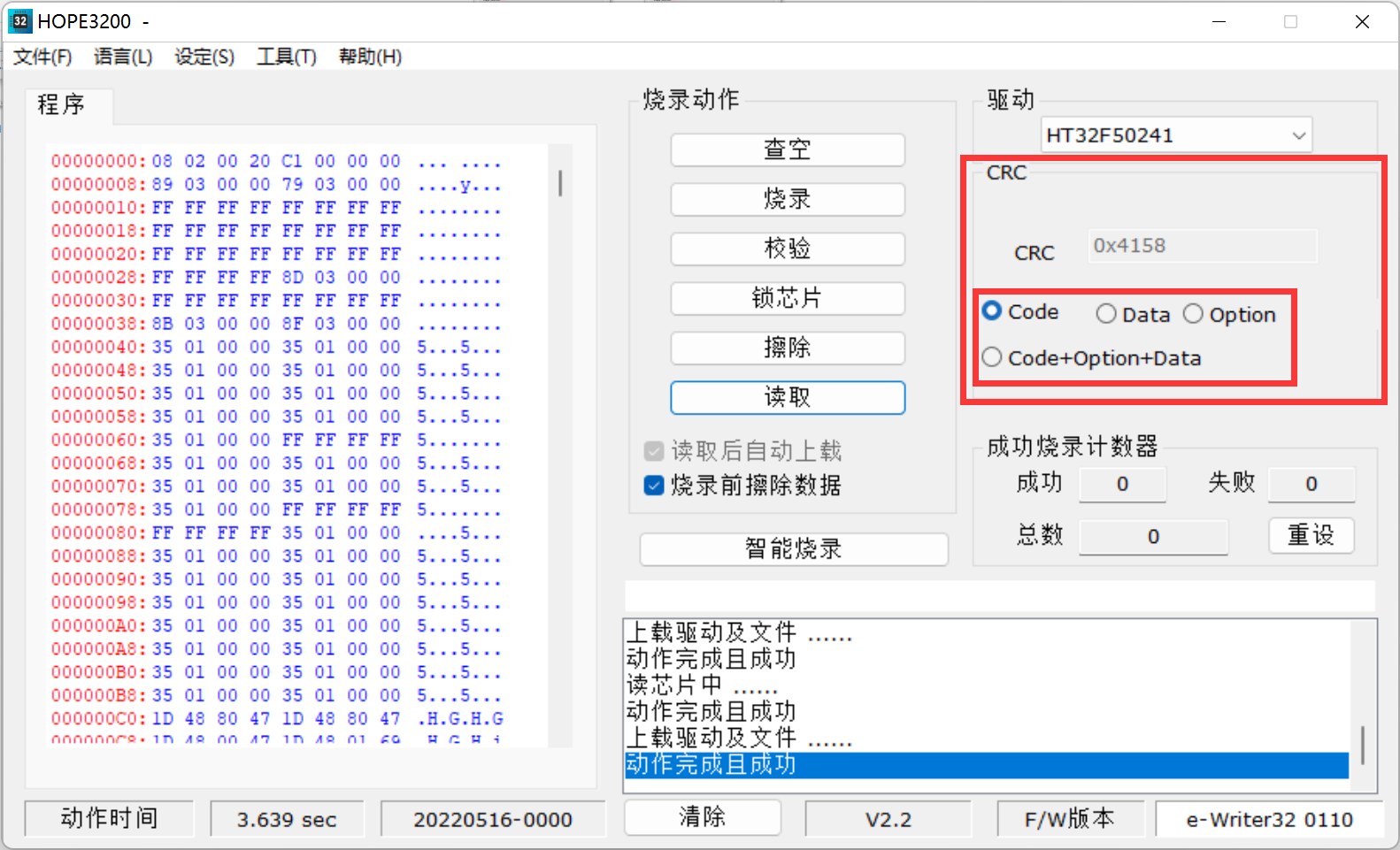

HOPE3200 CRC区域 — HOPE3200 CRC区域

警告

如果 HT32 程序中有使用 FMC 功能对 FLASH 进行修改，且上电运行过，会造成校验错误。
对比读出 HT32 烧录内容和烧录档 x.hex/x.bin 是否一致，需要选择CRC 计算区域一致，再进行对比。

HT32 Flash Programmer 读取 CRC

工具准备：电脑端打开软件 HT32 Flash Programmer , USB转串口板或 USB端口 连接 HT32 MCU ;

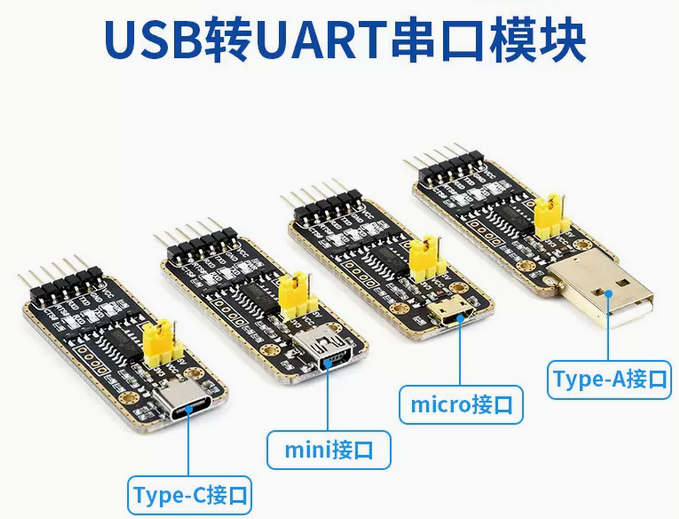

USB转串口板 — USB转串口板

小技巧

HT32_Flash_Programmer 软件下载

进入 ISP 模式：将 BOOT PIN(PA9) 控制为 低电平 ，再对 MCU 上电或复位。
- 硬件连接：
  - UART ：电脑USB端口 <–> USB转串口板 <–> MCU-UART端口
  - USB ：电脑USB端口 <–> MCU USB端口
HT32 Flash Programmer 软件中， Progamming 栏目下 Port Name 选择对应端口，点击 Connect 连接 HT32。

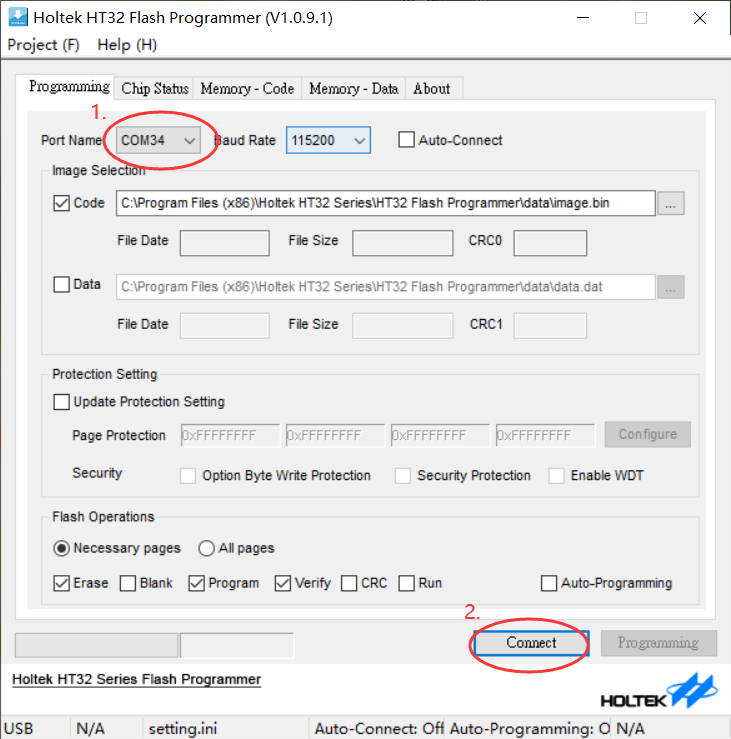

HT32 Flash Programmer Connect — HT32 Flash Programmer Connect

点击 Connect 连接 HT32 成功后，可在 Chip Status 栏目下查看当前HT32内烧录内容的 CRC 值

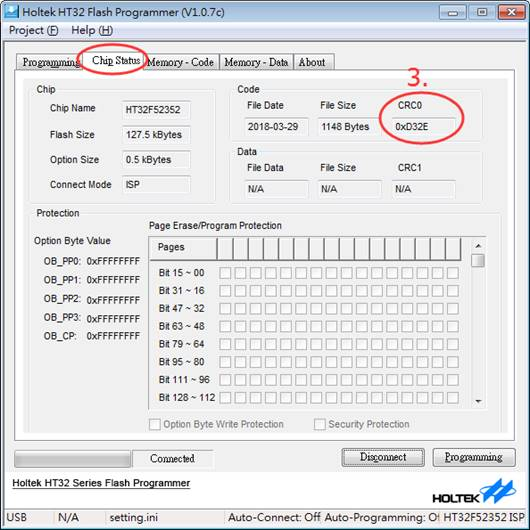

HT32 Flash Programmer CRC — HT32 Flash Programmer CRC

警告

HT32 Flash Programmer 读取 CRC 方法，不会因为 HT32 程序中有使用 FMC 功能对 FLASH 进行修改而改变。
